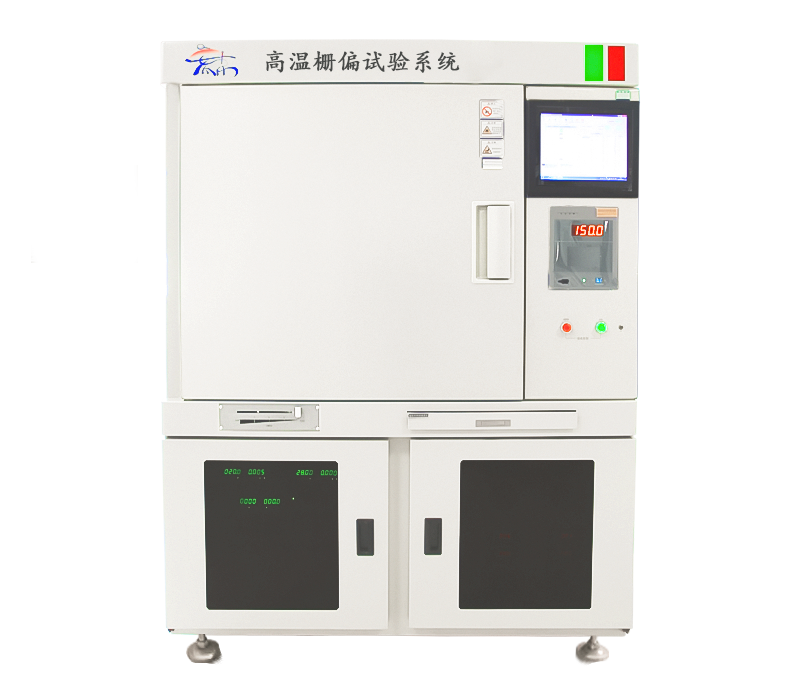

高温栅偏试验系统HTGB是将被测量元件放置在一定的环境温度中，给被测元件的栅极施加一定的偏置电压。同时测控系统实时检测每个材料的漏电流、电压，并根据预先设定，当被测材料实时漏电流超过设定值时，自动切断被测材料上的电压，可以保护被测元件不会进一步烧毁。适用于MOSFET和IGBT在指定的TJ 下1000小时。
• 高效率：老化座匹配市面各种封装。单通道80颗容量，直拔直插，插板检测。
• 高精度：1nA~20mA漏电检测，nA级精度，实时监控，过程可视化
• 高兼容：16个通道，多规格产品自由分配。
• 高可靠：苛刻选料：优质的控制器、密封条、把手铰链、老化座、老化板选料
• 高安全：开门断电、强弱电物理隔离、ESD静电防护
• 高稳定： 9点式温度均匀性检测法验证，多点传感器，无死角自动化监控。
• 箱体材质：测试区内箱SUS#304不锈钢板,外箱粉体烤漆。
• 保温材质：保温绝缘层耐燃防火 PU ＋ 隔热玻璃棉。
• 箱 门：全开单翼型，带有双层硅橡胶密封和门锁。
• 老化板：聚酰亚胺（Polymide）板材，Tg260℃。
• 配置彩色液晶触摸显示器、Windows 7中文 32位正版
• 试验数据可采集，数据采样率可设置
• 插板检测、击穿保护
• 输出报表
• 数据自动备份功能。
• 通信方式：RS-232 (可选配：RS-485）
• 配置彩色液晶触摸显示器、Windows 7中文 32位正版
• 试验数据可采集，数据采样率可设置
• 插板检测、击穿保护
• 输出报表
• 数据自动备份功能。
• 通信方式：RS-232 (可选配：RS-485）
• 漏电断路器安全保护
• 上下限温度报警
• 超温保护设定器
• 意外断电时系统自动切断总电源
| 产品型号 | AS-HTGB-T08 | AS-HTGB-R16 | AS-HTGB-W32 | AS-HTGB-R08B | |
| 箱体尺寸 | |||||
| 试验箱内容积 | 升（L ) | 91 | 216 | 432 | 216 |
| 内箱尺寸（mm） | 宽（W) | 450 | 600 | 600 | 600 |
| 高（H) | 450 | 600 | 1200 | 600 | |
| 深（D) | 450 | 600 | 600 | 600 | |
| 外箱尺寸（mm） | 宽（W) | 720 | 1360 | 1500 | 1360 |
| 高（H) | 1620 | 1815 | 1815 | 1815 | |
| 深（D) | 1060 | 1320 | 1320 | 1320 | |
| 技术参数 | |||||
| 适用器件 | 适用于单管或单桥封装的MOSFET、SCR、IGBT | 桥堆IGBT模块 | |||
| 高温温度范围 | RT+10~200℃ | ||||
| 试验通道 | 8 个 | 16 个 | 32 个 | 4 个 | |
| 试验容量 | 80×8=640 位 | 80×16=1280 位 | 80×32=2560 位 | 20×8=160 位 | |
| 电源数量 | 4台 | 8台 | 16 台 | 8台 | |
| 试验电源 | 输出范围：0～35V或0～60V | ||||
| 控制系统 | 12.1英寸彩色液晶显示器 | ||||
| 老化板 | 根据用户要求选配，标配基板Tg =260℃ ，特殊高温可按要求定制； | ||||
| 电气配置 | 单相AC220V±10%，47Hz~63Hz，6KW | ||||
| 选配功能 | |||||
| 开门断电 | 可选配 | ||||
| 单工位断电保护 | 可选配 | ||||
| 双箱体分区控温 | 可选配 | ||||
| 执行标准： | |||||
| 符合JESD22-A108、MIL-STD-750 Method 1038及AEC Q101 | |||||
