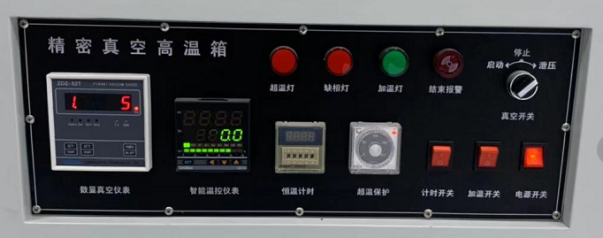

二、面板简介
1、在使用前首先检查机器用电要求，根据要求接上相符电源，电源接好后确认是否正确，再合上总电开关供电；
2、电源开关：电源开关是控制操作面板的总电源，打开电源开关后，开关电源指示灯通电后正常亮起，打开电源开关后 ，电源开关上指示灯不亮， 检查电源故障；
3、加温开关：加温开关是控制加温供电，如果需要加温时需打加温开关，不需要关闭即可；
4、计时开关：是控制恒温计时的电源，在使用中需要启动恒温计时功能时，打开此开关即可，不需则关闭；
5、电磁阀开关：是控制外箱左侧上的电磁阀电源，根据使用需要打开或关闭；
6、真空开关：真空开关控制抽真空、泄压真空与停止真空泵工作控制,需要抽真空时旋扭开关打到启动位置, 需要停止抽真空旋扭开关打到中间为停止,需要放真空旋扭开关打到泄压位置；真空不需要动作时打到停止位置；
7、超温保护：在正常工作下，超温表设定的值要比主温控表的值高，一般设定为高10度左右即可；如温控表设定为90度时，超温保护设定100度；
8、恒温计时：此计时器是控制加热恒温的时间，在计时器通电后前设定好需要计时单位及数据（计时器操作详见计时器说明书），温度设定好后再打开计时开关，计时器功能是温度达到计时，时间达到后停止加热，同时报警提示；
9、结束报警：此报警功能为恒温时间完成后报警提示；
10、加温灯：温度设定好后打开加温开关加热时，加温灯有指示，不加热时无指示；
11、缺相灯：此灯是指示接入电源相序不相符时亮起，相序接对时无指示，如此灯亮起后对调任意二条火线即可；
12、超温灯：在超温表起到超温保护时，此灯有指示，正常工作时无指示；
13、加温前首先抽好真空，真空度达到时自动停止抽真空或手动关闭真空开关，禁止在温度超过80度以上时启动真空泵抽真空；
14、温度设定操作如下,其它参数见说明书.
14.1温度设定：首先按一下“SET”键,，SV上的参数成为动态时,然后按“ ”移位键,选择个、十、百位数；再使用“△”键与“▽”键来设定温度；温度值设定好后按SET键确认即可；
14.2温控仪表其它参数详见仪表说明书，在正常使用下，仪表上其它参数不能修改，修改后会出现温控仪表不能正常使用故障；
14.3其它参数详细说明详见说明书。
15、数显真空表：此表是显示真空度及控制真空度的值，参数设定详细真空表说明书.
三、电源安装及方法
1、使用机台之前首先查看本机台使用电源（机台左侧上贴有标示）；
2、注意电线之装置，避免践踏损坏漏电，确保外线安全；
3、接上相符的电压插座（或无熔丝开关）；
4、a详细电源说明：
电源电压 380V±20V、50±0.5Hz;
加热功率：5KW;
b线性标识：
红、蓝、黑色线为:火线
灰色线为:零线
花色线为:地线
5、注意用电安全，以免发生其它不必要意外，接线前先看线上所贴标签线性后，再进行接电.
四、注意事项与保养
1、本机台不要放置在阳光直射或环境温度过高的地方，最佳环境温度是25℃~35℃，最佳环境湿度是35%~65%的相对湿度；且要保持放置处长期通风良好的位置，请勿置于潮湿之场所，请勿直接用水冲洗，以防漏电；
2、机台在工作时，禁止放置酒精、接着剂等具有挥发性之物品之酸性物品在机台内，杜绝放入易燃易爆产品及易挥发有毒气体的产品。请勿在机台附近使用可燃性物品 ，防止意外发生；
3、请小心将物品放入机台，关上箱门，检查是否密闭。试验结速后，站侧面打开箱门，以免热气烫伤面部；
4、本机器在做完试验后或工作后，一定要把试验室内的余物清除干净，以免下次试验及用机时给其它产品带来不利影响。要长期保持内外箱的洁净及干燥，同时断开主电源；
5、经常听一听机台的运转时的声音是否与平常一致，如有听到异常声音，停机查看，如操作人员现场不能解决，请来电到我公司售后服务部咨询；
6、机台在正常设定所要温度值后在开机工作过程中，不要轻易再去修改设定值，无关人员或不懂操作人员不要随意去操作温控仪表或真空表，以免改变仪表的内置出厂参数，不能正常工作；
7、使用前注意电压是否正确，仅适用机台上所标示之电压，避免电过量，而使发生意外；8、请勿直接用水冲洗，以防漏电或损坏配件；
9、要经常检查真空泵油位,标准为2/3处,如油变质需一次性全部更换，或三个月定期更换.
五、故障指示
1．指示灯不亮，本机亦不工作时：
1.1检查保险丝是否烧坏，若有烧坏更换好的,
1.2检查电源插上否，及电压是否正常；
2．持续加热：
2.1检查内部装置加热是否不良或断路，
2.2检查SSR是否故障；
3．不加热：
3.1检查内部装置热电偶是否不良或断路，
3.2检查SSR是否故障，
3.3加热交流接触器是否故障；
4．压力表指标不动：
4.1检查真空泵是否正常起动，
4.2检查后面电磁阀是否打开，
4.3检查排气开关是否已关上，
4.4检查气管接合处是否有漏气现象；
4.5检查箱门是否关得密封.
